數據中心供電系統中，為了提高可用性，越來越多的環節采用了冗余配置。通常是對雙路冗余輸入采用轉換開關轉換成一路，典型的配置主要有三種：
1.交流雙市電或市電與柴油發電機+ATS轉換開關
2.雙路UPS輸出+STS轉換開關
3.機架中雙路輸入+機架ATS轉換開關
在當代數據中心供電系統中，轉換開關成為一個非常重要的必備設備，其性能的好壞直接影響到整個供電系統可用性功能的實現。
今天我們將對這其中的一種轉換開關-ATS轉換開關，從它的的結構形式、性能特點、使用方法等進行簡單的介紹。
一、ATS轉換開關

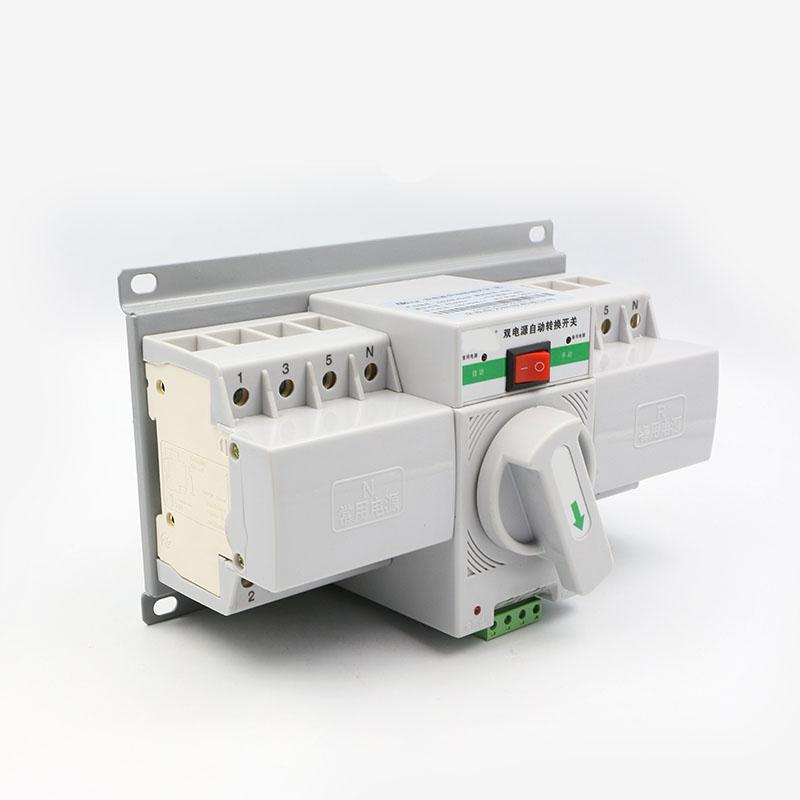

ATS是AutomaticTransfer Switch的簡稱，自動轉換開關，是一個將負載電路從一個電源自動換接至另一個（備用）電源的開關電器。
ATS轉換開關主要用于數據中心交流輸入冗余供電系統中，通常是用于冗余的雙路市電或市電與柴油發電機之間的轉換。
ATS為機械機構，以接觸器為切換執行部件，轉換時間為100毫秒以上，會造成負載斷電。
二、ATS工作模式
ATS轉換開關共有兩種工作模式：自動工作模式和手動工作模式。
1.自動工作模式
自動模式有兩種切換方式，即自投自復（R）和自投不自復（S）兩種。

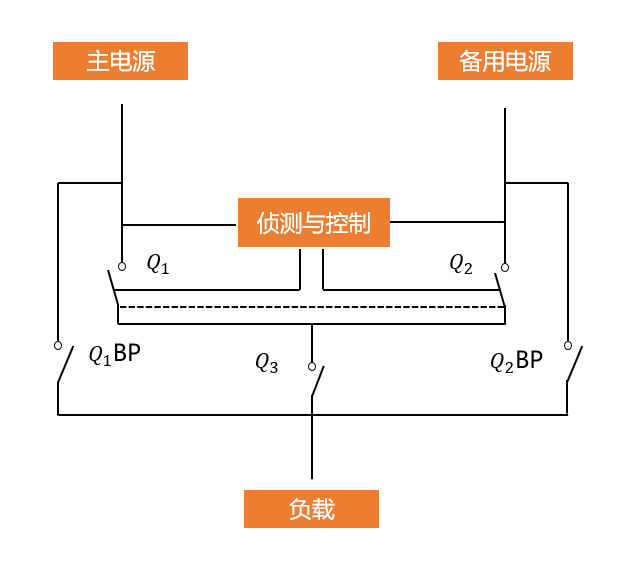

ATS的結構原理圖
如果是自投自復方式，則當主電源故障時，自動切換到備用電源：一旦主電源恢復正常，無論備用電源的情況如何，開關自動切換到主電源。
如果是自投不自復方式，則當主電源故障時，自動切換到備用電源：在沒有人為干預條件下，即使主電源恢復正常，開關也不會自動切換到主電源。
在自動工作模式中，切換動作的固有延時為80ms以內.控制器的延時0-30S。
2.手動工作模式
當控制開關置于手動工作模式時，可根據需要，通過操作手柄在主電源和備用電源間切換。
一旦啟動手動工作模式，開關將無自動切換能力。
用戶必須通過控制器上的手動按鈕完成電源切換，切換動作無人為延時。必要時可將兩路電源同時置于斷開狀態，以便進行電路維護或維修。
三、性能和使用要求

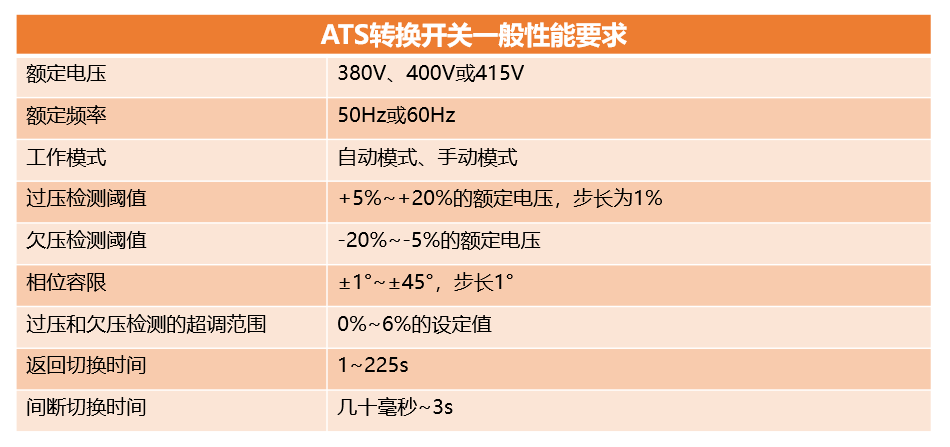

1.性能要求
2.功能要求
ATS應具有短路保護功能、過電壓保護功能，為了防止雷電的影響和分合閘所造成的過電壓，應加裝過電壓防浪涌保護。
為了更好的實現線路的全面監控，ATS設備應具有電源各種故障保護、故障報警指示、運行參數可調及電源電壓顯示等功能，并防止故障電源向負載供電。為實現“四遙”提供前提條件，實現智能化集中監控。
數據中心各種供電系統設備都配置了共模和差模干擾濾波器，在系統啟動時會有較大的漏電流通過濾波器流入地線，所以ATS設備不能安裝漏電保護。
并且，在雙路電源轉換過程中，不能存在兩路電源疊加短路問題。
3.使用要求
兩種不同接地系統間的電源轉換開關應采用四極型開關，以保證兩個系統的完全隔離。
數據中心供電系統有一個特殊要求，在三相供電系統為單相設備供電時，系統零線是絕對不允許斷開的，如圖所示。

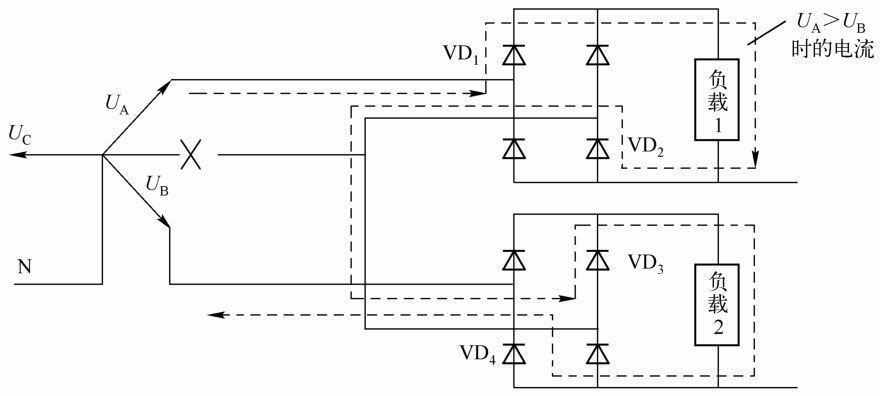

三相系統的零線斷開時對單相負載的影響
如果采用四極型ATS，由于機械轉換的不一致性，可能會存在瞬間火線通而零線斷的現象，這會給單相供電的IT帶來災難性的破壞，導致運行不正?；驌p壞設備。
解決辦法有兩個：
一是在ATS轉換開關后面配置隔離變壓器，于是ATS就可以選用三級；
二是選用有特殊功能的四極ATS，該ATS在轉換過程中可做到先斷火線后斷零線和先接零線后接火線。
以上就是關于ATS轉換開關的基本知識，下次我們會為您分享另外一個轉換開關，即STS轉換開關的內容，感興趣的朋友可以繼續關注我們。
