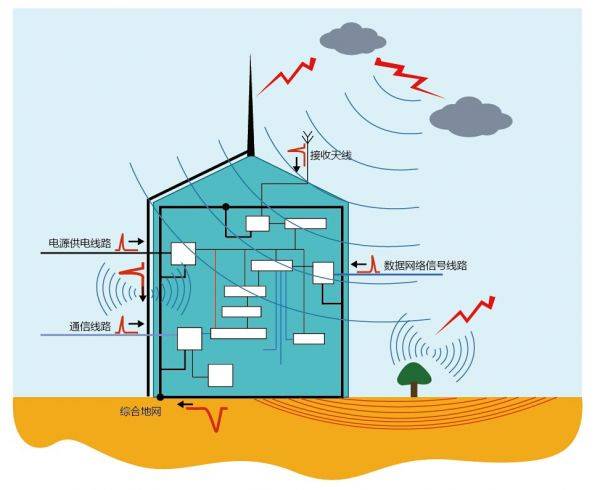

接地是避雷技術非常重要的環節之一，無論是直擊雷或感應雷，最終都是把雷電流引入大地。
對于敏感的數據（信號）通信設備而言，沒有合理而良好的接地系統是不能可靠避雷的。
因此，對接地電阻 >1Ω 的大樓地網，需按照規范要求整改，以提高機房接地系統的可靠性。
根據具體情況，通過沿機房大樓建立不同形式的接地網（包括水平接地體、垂直接地體）來擴大接地網的有效面積和改善地網的結構。
一、什么是接地網
接地網是對由埋在地下一定深度的多個金屬接地極和由導體將這些接地極相互連接組成一網狀結構的接地體的總稱。
它廣泛應用在電力、建筑、計算機，工礦企業、通訊等眾多行業之中，起著安全防護、屏蔽等作用。
接地網有大有小，有的非常復雜龐大，也有的只由一個接地極構成，一般根據需要來設計。
設計規范及標準：
1.《交流電氣裝置的接地》DL/T621-1997
2.《電氣裝置安裝工程接地裝置施工及驗收標準》GB50169-2006
3.《接地裝置工頻特性參數的測量導則》DL475-2006
二、設計制作要求
采用共用接地裝置時，共用接地電阻值不應大于1Ω；采用專用接地裝置時，其接地電阻值不應大于4Ω。
根據相關設計規范及標準，機房接地網的設計制作要求如下：
1.在大樓周圍做接地網，用較少的材料和較低的安裝成本，完成最有效的接地裝置；
2.接地電阻值要求R ≤1Ω ；
3.接地體應離機房所在主建筑物 3~5m 左右設置；
4.水平和垂直接地體應埋入地下 0.8m 左右，垂直接地體長 2.5m ，每隔 3~5m 設置一個垂直接接地體，垂直接地體采用 50×50×5mm 的熱鍍鋅角鋼，水平接地體則選 50×5mm 的熱鍍鋅扁鋼；
5.在地網焊接時，焊接面積應 ≥6 倍接觸點，且焊點做防腐蝕防銹處理；

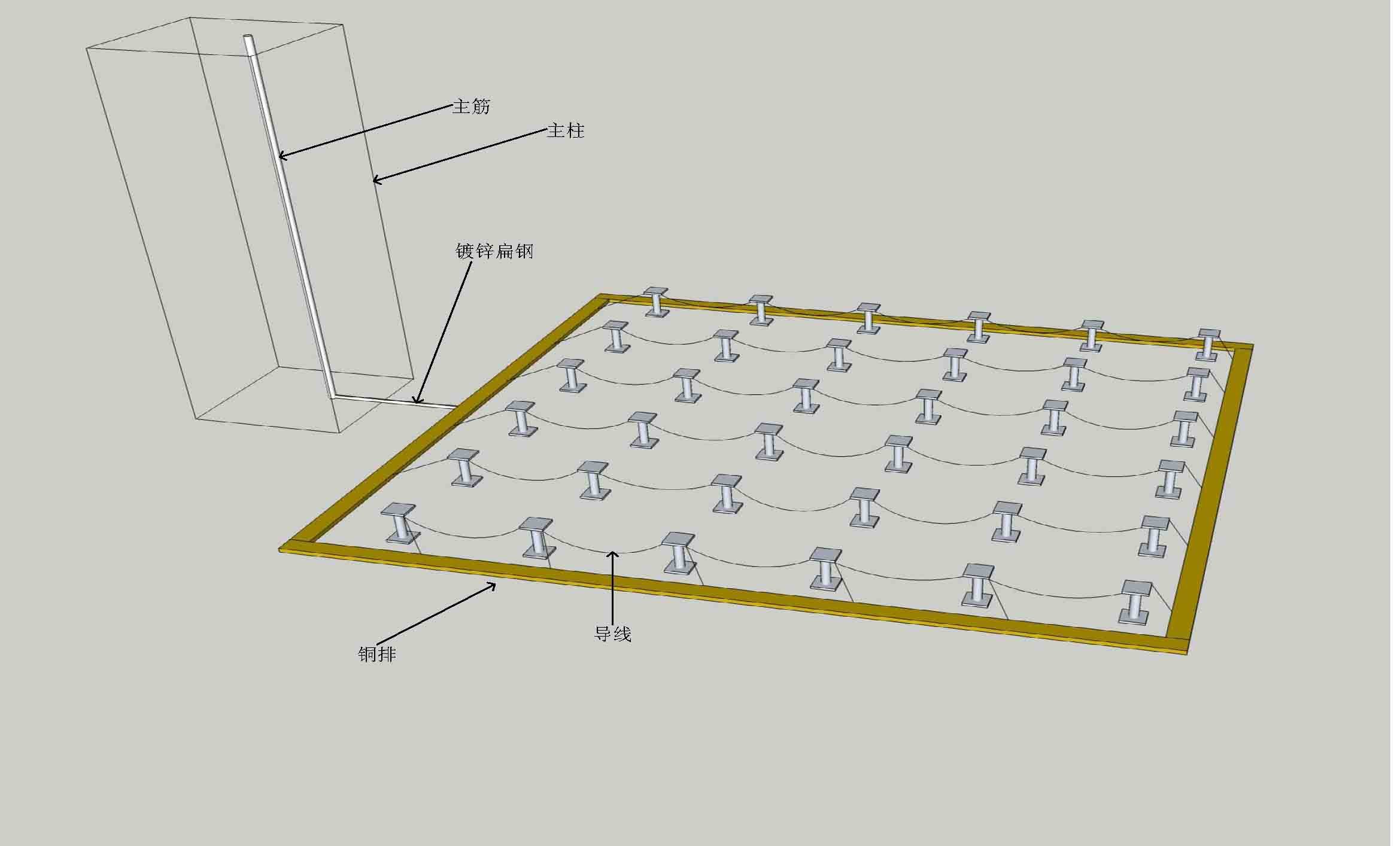

6.各地網應在地面下 0.6~0.8m 處與多根建筑立柱鋼筋焊接，并作防腐蝕、防銹處理；
7.土壤導電性能差時采用敷設降阻劑法，使接地電阻 ≤1Ω ；
8.回填土必須是導電狀態較好的新粘土；
9.與大樓基礎地網多點焊接，并預留接地測試點。
根據實際情況，接地網材料也可以選用新型技術接地裝置，如免維護電解離子接地系統、低電阻接地模塊、長效銅包鋼接地棒等等。
1.接地體（極）：埋入地中并直接與大地接觸的金屬導體，稱為接地體（極）。接地體分為水平接地體和垂直接地體。
2.自然接地體：可利用作為接地用的直接與大地接觸的各種金屬構件、金屬井管、鋼筋混凝土建筑的基礎、金屬管道和設備等，成為自然接地體。
3.接地線：電氣設備、桿塔的接地端子與接地體或零線連接用的在正常情況下不載流的金屬導體，稱為接地線。
4.接地裝置：接地體和接地線的總和，稱為接地裝置。
5.接地：將電力系統或建筑物電氣裝置、設施過電壓保護裝置用接地線與接地體連接，稱為接地。
6.接地電阻：接地體或自然接地體的對地電阻和接地線電阻的總和，成為接地裝置的接地電阻。接地電阻的數值等于接地裝置對地電壓與通過接地體流入地中電流的比值。
注：上述接地電阻系指工頻接地電阻。
7.工頻接地電阻：按通過接地體流入地中工頻電流求得電阻，稱為工頻接地電阻。
8.零線：與變壓器或發電機直接接地的中性點連接的中性線或直流回路中的接地中性線，稱為零線。
9.保護接零（保護接地）：中性點直接接地的低壓電力網中，電氣設備外殼與保護零線連接，稱為保護接零（保護接地）。
10.集中接地裝置：為加強對雷電流的散流作用、降低對地電位而敷設的附加接地裝置，如在避雷針附近裝設的垂直接地體。
11.大型接地裝置：110kV及以上電壓等級變電所的接地裝置，裝機容量在200MW以上的火電廠和水電廠的接地裝置，或者等效平面面積在5000m2以上的接地裝置。
12.安全接地：電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等，由于絕緣損壞有可能帶電，為防止其危及人身和設備的安全而設的接地。
